Vai Trò Trục Khuỷu Và Vị Trí Tay Biên Chuẩn Trong Động Cơ

Dưới góc nhìn của một người làm kỹ thuật, động cơ đốt trong giống như một bộ máy cơ khí chính xác, nơi mỗi chi tiết đều có nhiệm vụ sống còn. Trong đó, trục khuỷu (cốt máy) và tay biên (tay dên) là cặp bài trùng quyết định sức mạnh, độ êm và độ bền của toàn bộ khối động cơ. Bài viết này sẽ chia sẻ chi tiết, thực tế và dễ hiểu nhất về vai trò, vị trí chuẩn cũng như những kinh nghiệm xương máu khi xử lý sự cố liên quan đến bộ đôi này.

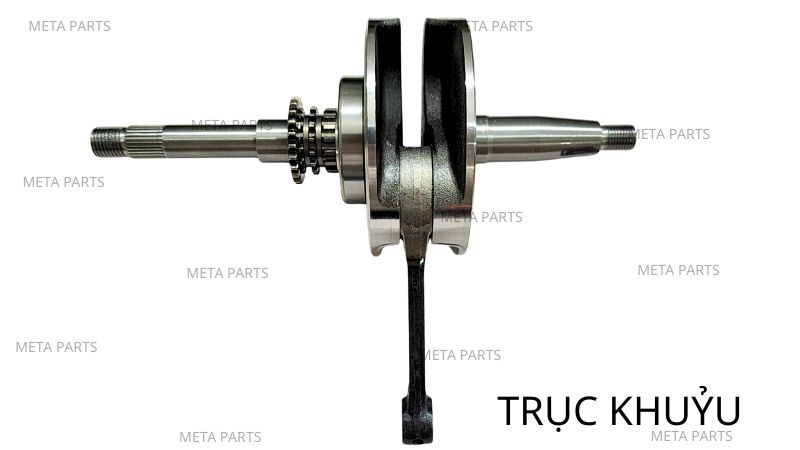

1. Vai trò của trục khuỷu thanh trong động cơ đốt trong

Nếu piston là 1 một chi tiết cấu tạo quan trọng trong trục khuỷu đồng thời là nơi tiếp nhận lực nổ từ buồng đốt, thì đây chính là "nhà máy" biến lực đó thành chuyển động có ích để xe có thể lăn bánh.

• Biến chuyển động tịnh tiến thành chuyển động quay: Khi hỗn hợp nhiên liệu nổ, piston bị đẩy xuống truyền lực theo đường thẳng . Thông qua tay dên, lực này tác dụng lên cổ trục khuỷu, buộc nó phải quay tròn. Đây là nguồn động lực chính truyền đến hộp số và bánh xe.
• Tích năng lượng để duy trì các kỳ còn lại: Động cơ 4 kỳ chỉ có 1 kỳ nổ (sinh công), còn 3 kỳ còn lại (nạp, nén, xả) là tiêu hao công. Trục khuỷu (kết hợp với bánh đà) đóng vai trò tích trữ quán tính từ kỳ nổ để "kéo" piston thực hiện mượt mà 3 kỳ còn lại.
• Dẫn động các bộ phận ngoại vi: Trục khuỷu còn kéo theo hệ thống bộ chia thì (trục cam), bơm nhớt bôi trơn, bơm nước làm mát, mâm lửa/máy phát điện... giúp toàn hệ thống hoạt động đồng bộ.

2. Vị trí tay biên chuẩn trong cơ cấu trục khuỷu

Tay biên là chi tiết trung gian nối piston với trục khuỷu. Một đầu nhỏ ôm lấy ắc piston, đầu còn lại (đầu to) ôm lấy cổ trục. Để động cơ vận hành êm ái, vị trí và kết cấu của cây dên phải đạt độ chuẩn xác tuyệt đối ở các điểm sau:

• Trục tâm thẳng hàng (Độ đồng tâm): Tâm của đầu nhỏ và tâm của đầu to tay biên phải nằm trên cùng một mặt phẳng phẳng tuyệt đối và song song với nhau. Nếu tay biên bị cong dù chỉ vài phần mười milimet, piston sẽ bị đẩy nghiêng, gây bó máy hoặc cào xước lòng lanh.

Vị trí tại Điểm Chết Trên (DCT) và Điểm Chết Dưới (DCD):

• Khi piston ở vị trí cao nhất (DCT) hoặc thấp nhất (DCD), tay biên phải nằm trên đường thẳng đứng nối tâm chốt piston và tâm cổ trục (trừ một số dòng máy có thiết kế xi-lanh lệch tâm chủ ý để giảm lực ngang).
• Tại các vị trí này, khe hở dọc của đầu to tay biên (khe hở rơ dọc giữa tay biên và má khuỷu) phải nằm trong tiêu chuẩn cho phép (thường từ 0.10 mm đến 0.30 mm tùy dòng máy) để đảm bảo nhớt bôi trơn thoát ra ngoài hợp lý, không gây bó hoặc gõ dên.

3. Chi tiết những lỗi thường gặp và cách xử lý trong thực tế

Trong quá trình sửa chữa và vận hành, anh em thợ thường xuyên gặp phải các "bệnh" sau liên quan đến trục khuỷu và tay dên:

3.1 Tay dên bị cong, biến dạng

• Nguyên nhân: Thường do xe đi vào vùng ngập nước bị nước lọt vào buồng đốt, piston nén nước không được dẫn đến gãy/cong dên. Hoặc do động cơ hoạt động quá tua, ép số, góc đánh lửa sai gây kích nổ lớn.
• Cách xử lý: Khi đã cong dên thì bắt buộc phải thay mới. Tuyệt đối không dùng phương pháp nắn lại đối với động cơ tua máy cao vì cấu trúc kim loại đã bị mỏi, rất dễ gãy đôi khi chạy lại.

3.2 Lột dên

• Nguyên nhân: Thiếu nhớt bôi trơn, nhớt bẩn hoặc mất áp lực nhớt. Khi không có màng nhớt ngăn cách, mặt cốt trục và bạc lót ma sát trực tiếp sinh nhiệt cao, làm cháy lớp hợp kim bám chặt vào cổ trục.

• Cách xử lý:

Nếu nhẹ: Mang trục khuỷu đi đóng lại bạc lót mới hoặc mài cổ trục xuống chốt khuỷu và thay bạc lót dày hơn tương ứng.
Nếu nặng (cổ trục bị cháy đen, xước sâu, rạn nứt): Thay mới cây dên để đảm bảo an toàn.

3.3  Động cơ bị rung giật, gõ dên

• Nguyên nhân: Khe hở giữa bạc dên và cổ trục quá lớn (bị mòn sau thời gian dài sử dụng), gây ra tiếng gõ "cọc cọc" kim loại khi ga mạnh. Hoặc do trục khuỷu bị mất cân bằng động.
• Cách xử lý: Hạ máy, dùng panme đo đạc kỹ lưỡng kích thước cổ trục. Nếu mòn quá giới hạn cho phép thì phải đưa lên máy mài phẳng lại và đi bạc thích hợp.

4. Giải pháp lựa chọn sản phẩm tay dên chất lượng

Khi rã máy làm lại, việc chọn một bộ tay dên (tay biên) thay thế quyết định đến 80% độ bền sau này của cục máy. Dưới đây là kinh nghiệm lựa chọn thực tế:

• Ưu tiên thương hiệu uy tín, phôi thép chuẩn: Đừng tiếc tiền mua các loại tay dên không rõ nguồn gốc giá rẻ. Các thương hiệu dên chất lượng cao (như hàng OEM hoặc các thương hiệu chuyên làm dên nổi tiếng như VOI) luôn đảm bảo phôi thép được tôi luyện đúng chuẩn, chịu được lực mỏi và chịu nhiệt cực tốt.
• Chọn đúng thông số kỹ thuật: Chú ý kỹ mã phụ tùng, chiều dài tay dên (tính từ tâm đầu nhỏ đến tâm đầu to), đường kính ắc piston và đường kính cổ trục. Sai lệch một chút về chiều dài sẽ làm thay đổi hành trình và tỷ số nén của động cơ.
• Kiểm tra trọng lượng đồng đều (Đối với máy nhiều xi-lanh): Nếu thay lẻ tay dên cho động cơ nhiều máy, hãy cân trọng lượng của tay dên mới so với các tay dên còn lại trên máy. Chúng phải bằng nhau (sai lệch dưới vài gram). Nếu lệch trọng lượng, máy sẽ bị rung bần bật khi chạy ở tua máy cao do mất cân bằng động.
• Kiểm tra đường dầu bôi trơn: Đảm bảo lỗ dẫn dầu trên tay dên được gia công sắc nét, thông thoáng, không có mạt kim loại sót lại từ quá trình sản xuất.
• Làm phần cứng động cơ, đặc biệt là trục khuỷu tay dên, không thể vội được. "Sai một ly đi một dặm", chỉ cần xiết lực ốc dên không đều hoặc để lọt một hạt cát vào bạc lót là coi như công dã tràng. Hy vọng những chia sẻ kỹ thuật thực tế này giúp anh em có cái nhìn chuẩn xác nhất khi bắt bệnh và đại tu cục máy!
